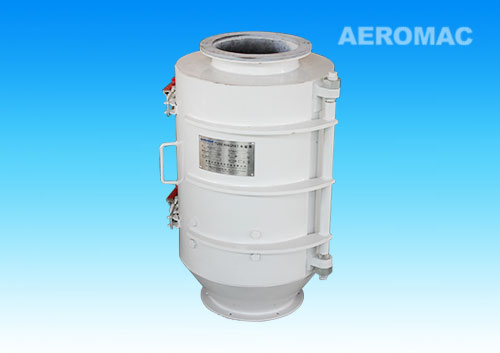

TCXT系列永磁筒 瀏覽量：6888 所屬類別：清理設備系列
TCXT系列永磁筒主要用于各飼料加工廠和糧食加工廠中清理出粒料和粉料中的螺釘、螺栓、螺母、鐵釘、墊圈、鐵屑等磁性鐵雜質。
上一篇：
TCQY 雙層圓筒初清篩
下一篇：
SCY63 粒料初清篩
詳細描述
用途及特點：TCXT系列永磁筒主要用于各飼料加工廠和糧食加工廠中清理出粒料和粉料中的螺釘、螺栓、螺母、鐵釘、墊圈、鐵屑等磁性鐵雜質。
TCXT系列永磁筒結構簡單，操作方便，不消耗任何動力，安裝靈活，適用于各飼料和糧食加工廠，是一種高效可靠的除鐵設備。
工作原理：
TCXT系列永磁筒由外筒體和磁體兩部分組成，筒體通過上下法蘭盤聯接在輸送管道中，其本身就構成了管道的一部分，磁體裝在簡體中央，依靠底座支承在簡體的門上，磁體由不銹鋼罩子和罩頂與物料隔開，物料從筒體與罩子的間隙中通過，由于間隙中充滿磁場，混夾在物料中的磁性金屬被磁化。在下落過程中，逐漸減速，并被吸附到罩子表面。清理磁體時，只需拉開筒門，使磁體轉到筒外，人工清理其表面鐵雜物即可。
主要技術性能規格：
| 型號 | 磁筒直徑 | 磁筒高度 | 產量（t/h） | 機重 | 磁筒表面磁感應強度（GS） | 磁性鐵雜質除率（%） | |
|---|---|---|---|---|---|---|---|
| r=0.5 | r=0.75 | ||||||
| TXCT 15 | φ300 | 740 | 10 | 15 | ≥1600 | ≥98 | |
| TXCT 20 | φ400 | 740 | 20 | 30 | |||
| TXCT 25 | φ480 | 850 | 35 | 50 | |||
| TXCT 30 | φ540 | 920 | 45 | 70 | |||
磁選的基本原理:
磁選是一種利用磁場的吸力分離 磁性雜質的方法，磁性設備的主要工作構件是磁鐵。根據產生磁場的方法不同，磁鐵分為電磁吸鐵及永久磁鐵兩大類。電磁吸鐵一半用剩磁較小的“軟鐵”磁芯，在磁芯外面繞以線圈。當線圈通電時，則端頭產生磁性而組成磁極。這類磁鐵可以用不大的激磁電流產生很強的磁場，適用于選別弱磁性雜質。它可以隨著電流的消失而失磁。其工作時需要消耗電能，一般適用于含弱磁性雜質高、接收量大的原料接收工段使用。
永磁鐵主要是選用剩磁和矯頑磁力都較大的“硬磁”材料磁化而成。目前常用的有SrO6Fe2O3/NiCo/FeCrCo/NdFeB及SmCo等磁性材料。其主要特征見下表
| 鍶鈣鐵氧體 | 鎳鈷磁鋼 | |
|---|---|---|
| 成份 | SrO6Fe2O3 | 鎳16% 鋁9% 鈷24% 銅3% 鐵48%（合金） |
| 剩磁 Br | 3200高斯 | 1000高斯 |
| 矯頑力 HC | 2700奧斯特 | 600奧斯特 |
| 磁能積 BXH | 3×105高·奧 | 4×106高·奧特 |
| 持久性 | 使用10年左右充磁一次，外界振動對磁力影響較小，矯頑力大，適用于大面積的多級頭磁路 | 1-2年充磁一次，矯頑力小，不宜做多極磁路，但溫度系數較小，宜用作電子器件或精密儀表 |
| 牢固性 | 質硬而脆，易碎 | 質堅韌，不易碎 |
1、NdFeB燒結釹鐵硼：剩磁10.5-13.4KGs、矯頑力＞11.0K0e、磁能積26-43MG0e；
2、SmCo燒結釤鈷磁鐵：8.5-11.5KGs、矯頑力＞15K0e、磁能積16-30MG0e
