詳細描述

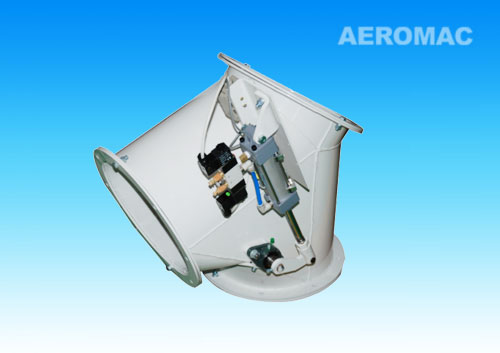

主要用途：TBDQ系列氣動圓三通，主要用于糧食、食品、飼料、油脂化工等加工行業的散裝物料在管道中流動時作改向作用，是生產工藝實行自動控制必不可少的設備。
該設備具有結構簡單，造型美觀，動作靈敏，工作穩定可靠，操作控制方便。
設有正三通和旁三通二種型式。
工作原理：
TBDQ氣動圓三通是通過氣缸帶動轉軸，翻板旋轉，以達到改變物料流向。翻板襯有硅橡膠密封板，二層翻板耐磨耐用，也不會被料卡死或者漏料。

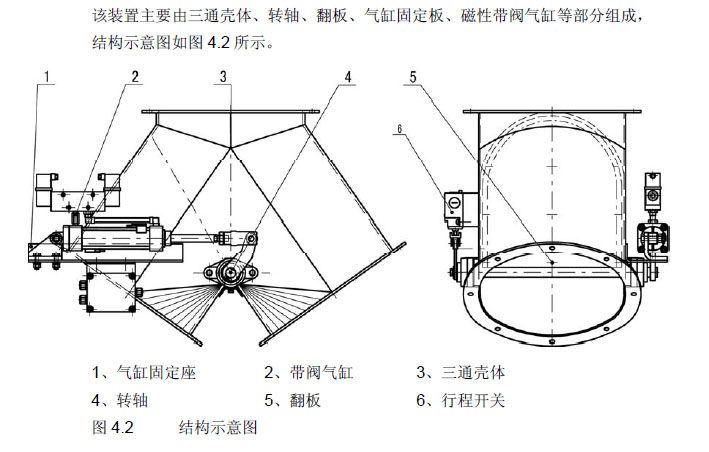

主要結構特征：

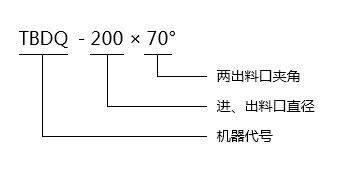

主要技術參數：
| 氣缸缸徑 | 工作壓力（Mpa） | 每行程耗氣量（L） | 流量（m3h） | |
|---|---|---|---|---|
| TBDQ 200×70° | 40 | 0.1-0.9 | 1.0-1.8 | 45 |
| TBDQ 250×70° | 40 | 0.1-0.9 | 1.0-1.8 | 75 |
| TBDQ 300×70° | 40 | 0.1-0.9 | 1.0-1.8 | 125 |
| TBDQ 200×35° | 40 | 0.1-0.9 | 0.8-1.5 | 45 |
| TBDQ 250×35° | 40 | 0.1-0.9 | 0.8-1.5 | 75 |
| TBDQ 300×35° | 40 | 0.1-0.9 | 0.8-1.5 | 125 |
